产品介绍产品图纸

产品编号：3417244314
产品名称：PL系列精密行星减速机
产品类别：行星齿轮减速机系列
产品型号：PL系列

Characteristics	性能特点
Low backlash	低回程间隙
High output torque	高输出扭矩
High efficiency(96%)	高效率(96%)
Ratios i=3~4096	減速比 i=3~4096
Lownoise	低噪音
High quality	高质量
Any mounting position	任意安装位置
Easy motor mounting	简易的电机安装
Life time lubrication	终身润滑
More options	更多的选配方式
Completely molduar	高度模块化

Rotio 減速比: i=3:1~4096:1
Output torque 输出转矩: Up to 1030N.m
Frame size 机座型号: PL40~PL160

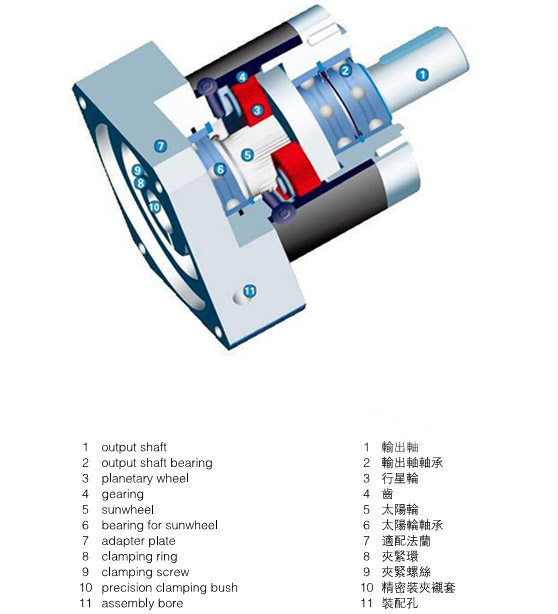

SECTIONAL DRAWING

剖面图

ORDERING CODE

PL系列精密行星减速机订货代码标注说明

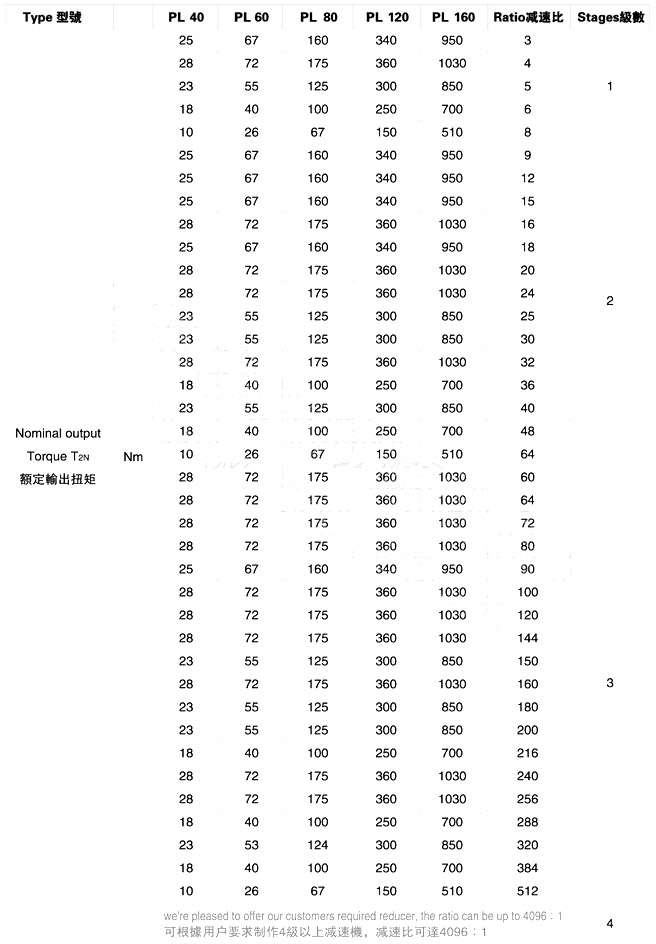

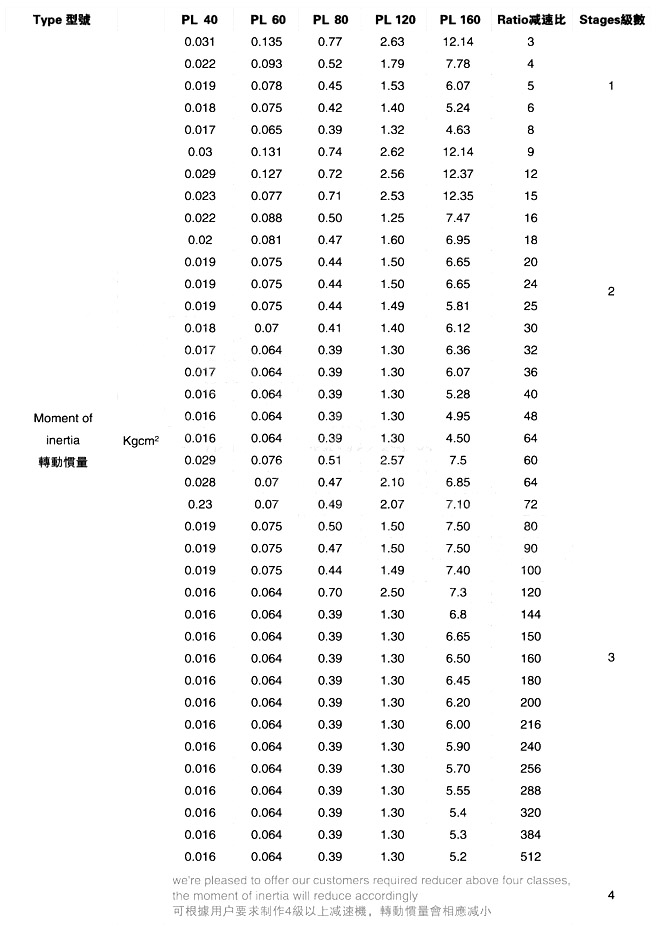

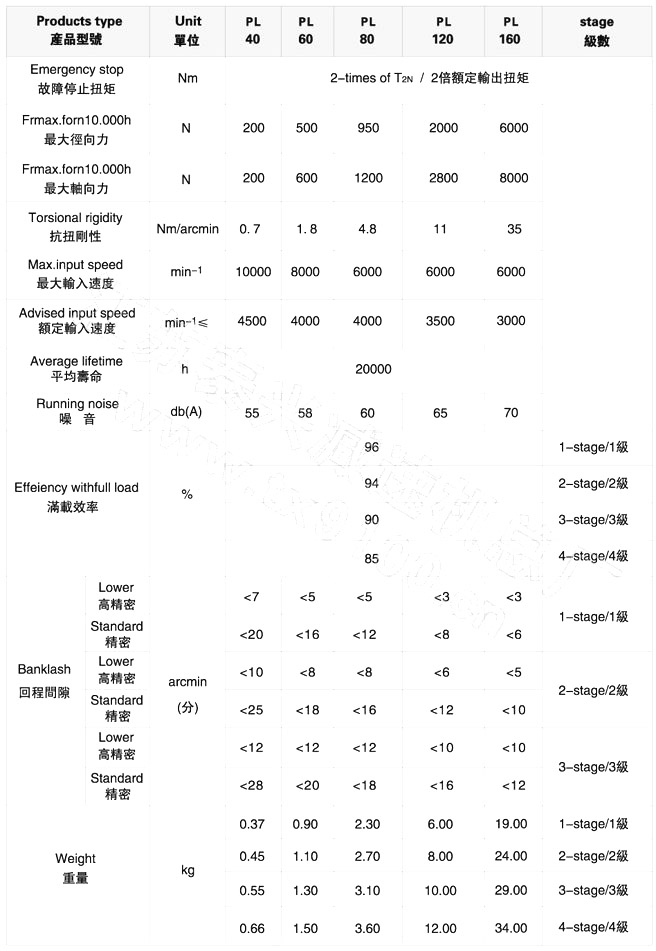

PL SERIES PRECISION PLANETARY GEAR BOXES TECHNICAL DATA

PL系列精密行星减速机技术参数

PL SERIES PRECISION PLANETARY GEAR BOXES BASIC DIMENSIONS PL系列精密行星减速基本外形安装尺寸

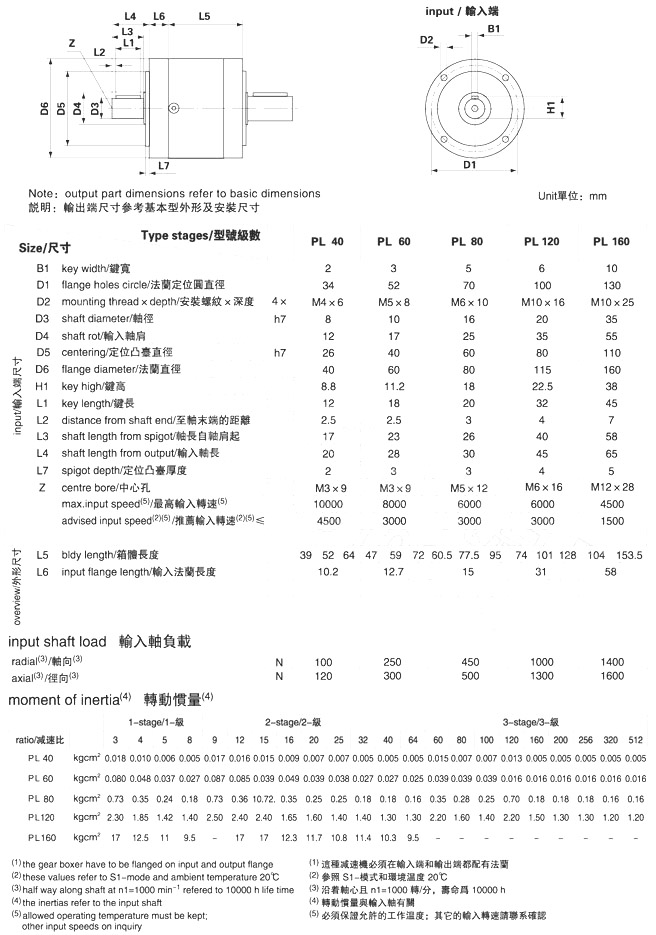

PL/OP1 free input shaft planetary gear boxes dimensions

PL/OP1 任意输入轴型行星减速机外形安装尺寸

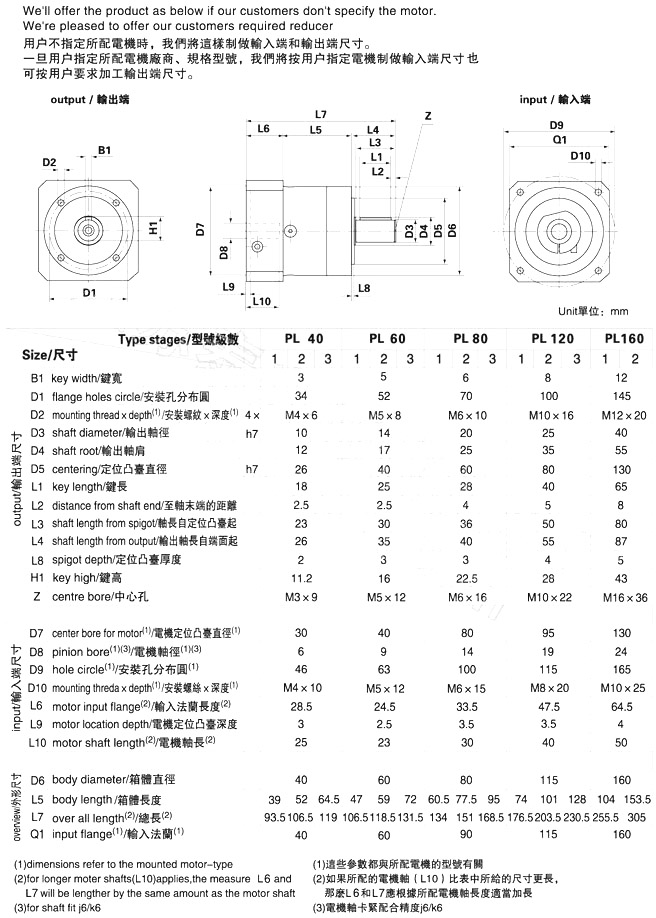

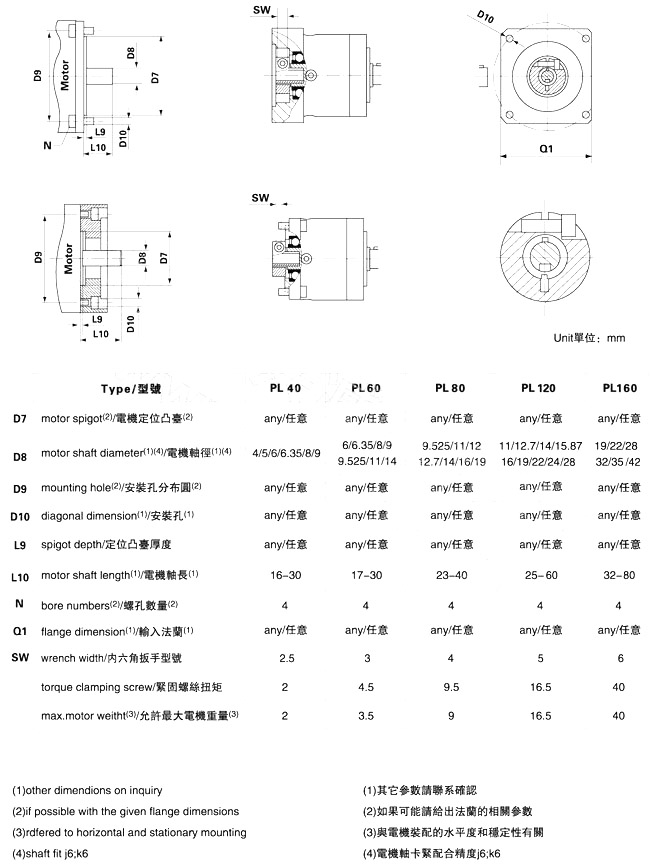

PL/OP2 PLANETARY GEAR BOXES POSSIBLE MOTOR MOUNTING DIMENSIONS PL/OP2 任意电机输入型式减速机外形安装尺寸

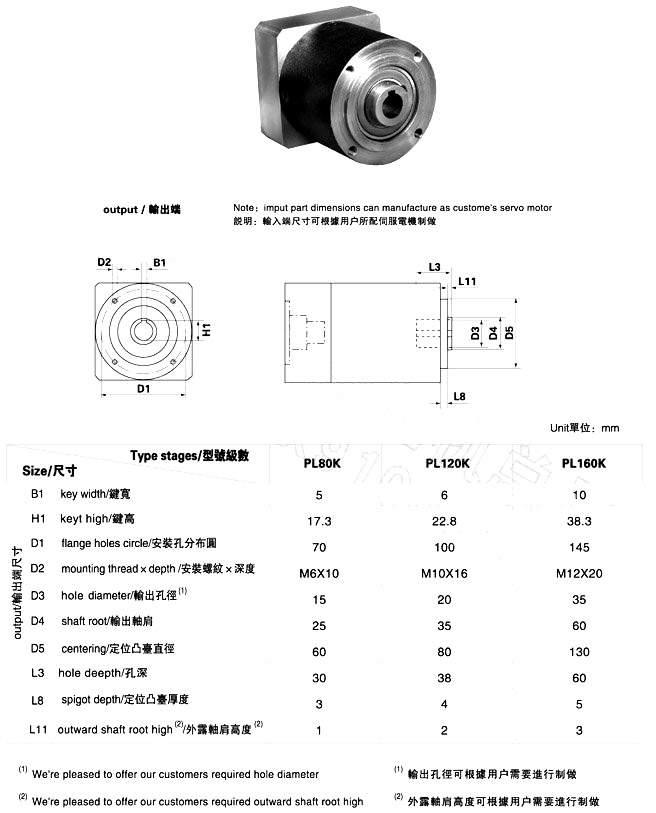

PL□K hollow shaft gear boxes dimensions

PL□K空心输出型减速机外形及安装尺寸

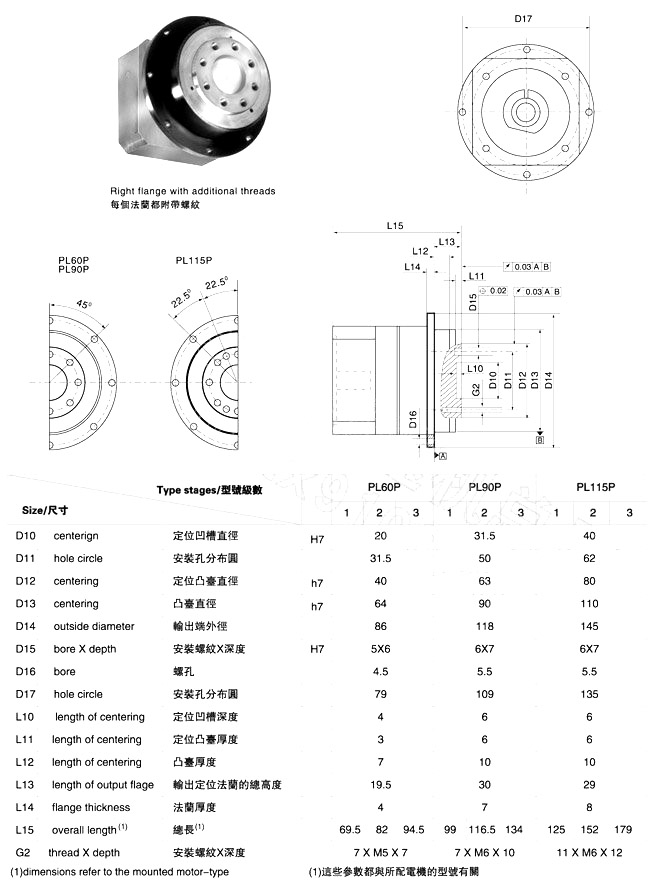

PL□P shaft output gear boxes dimensions

PL□P盘式输出型减速机外形及安装尺寸

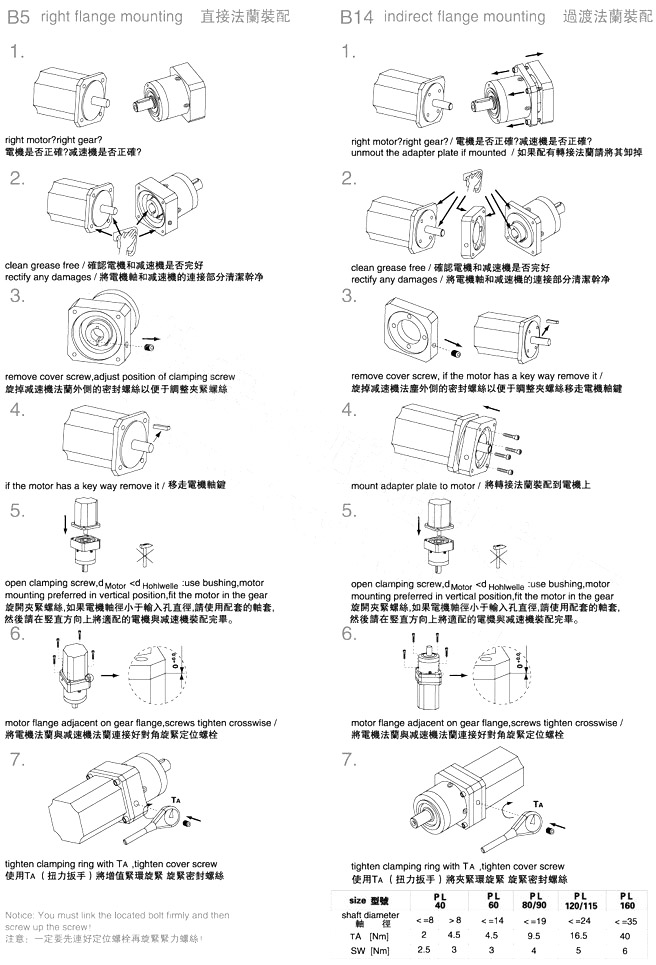

PL SERIES PRECISION PLANETARY GEAR BOXES MOUNTING INSTRUCTION

PL系列精密行星减速机装配指南
