产品编号：359543114
产品名称：WPS系列直角型精密行星减速机
产品类别：行星齿轮减速机系列
产品型号：WPS系列

Characteristics	性能特点
Low backlash	低回程间隙
High output torque	高输出扭矩
High efficiency(97%)	高效率(97%)
Ratios i=3~100	減速比 i=3~100
Lownoise	低噪音
High quality	高质量
Any mounting position	任意安装位置
Easy motor mounting	简易的电机安装
Life time lubrication	终身润滑
More options	更多的选配方式
Completely molduar	高度模块化

Rotio 減速比:i=3:1~100:1
Output torque 输出转矩:Up to 2100N.m
Frame size 机座型号:WPLW70~WPL190

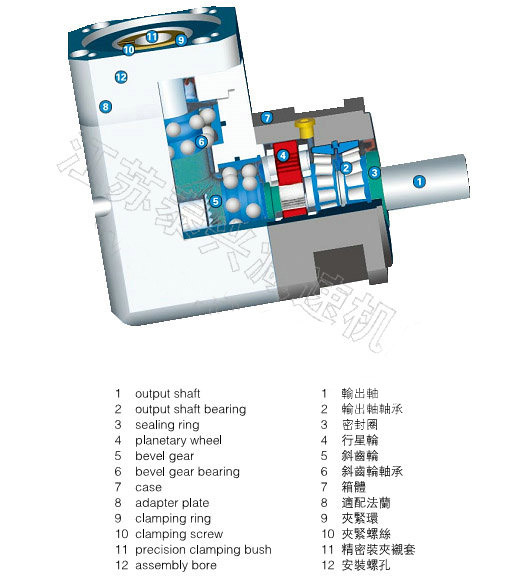

SECTIONAL DRAWING

剖面图

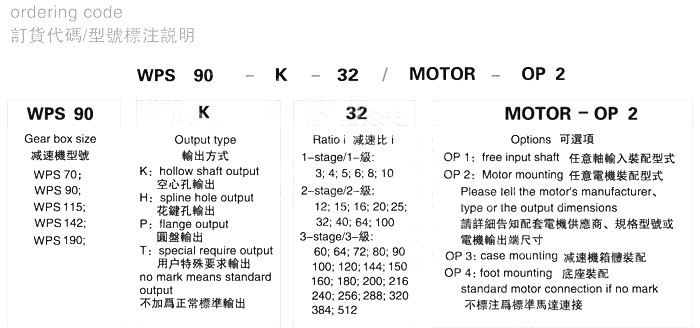

ORDERING CODE

WPS系列精密行星减速机订货代码标注说明

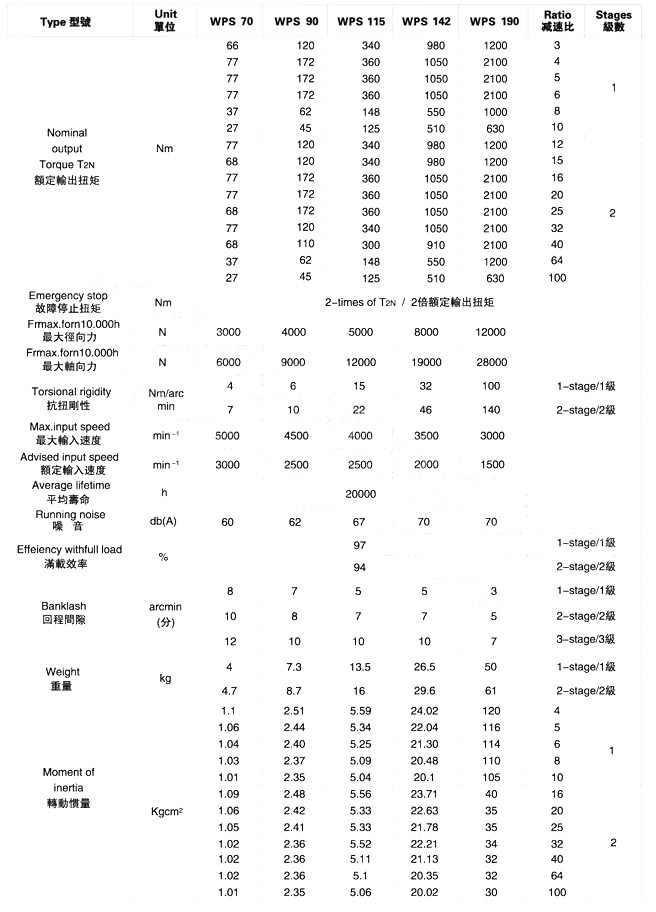

WPS SERIES PRECISION PLANETARY GEARBOXES TECHNICAL DATA

WPS 系列精密行星减速机技术参数

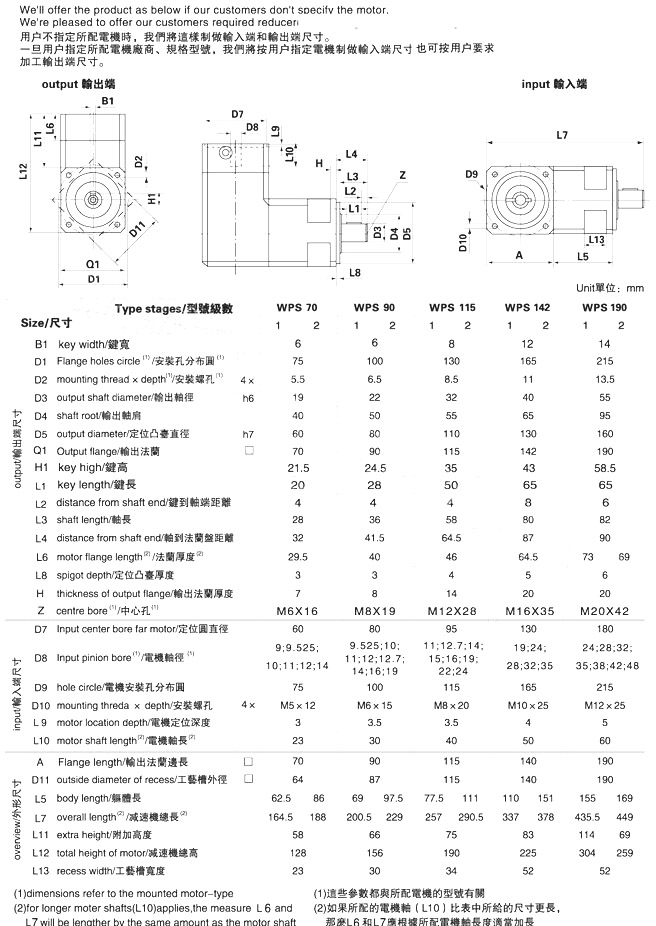

WPS SERIES PRECISION PLANETARY GEAR BASIC BOXES DIMENSIONS

WPS系列精密行星减速机基本型外形安装尺寸

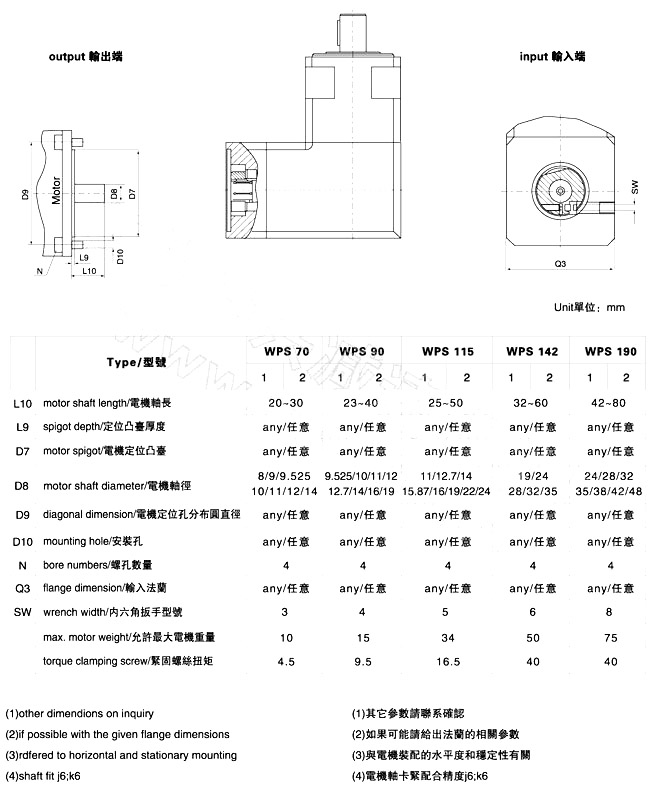

WPS/OP2 GEAR BOXES POSSIBLE MOTOR MOUNTING DIMENSIONS

WPS/OP2任意电机输入型式减速机外形安装尺寸

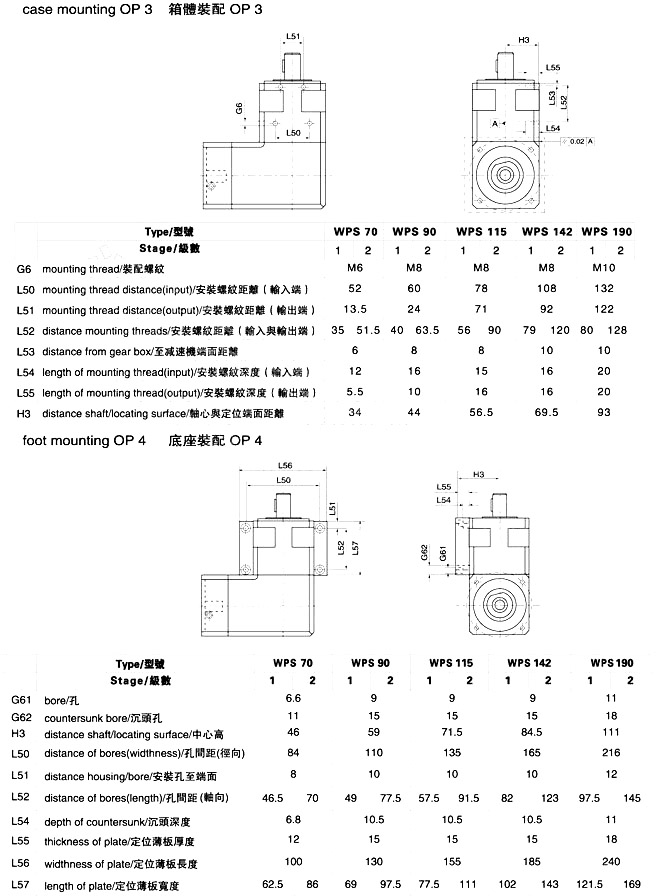

WPS/OP3/OP4 GEAR BOXES MOUNTING DIMENSIONS

WPS/OP3/OP4行星减速机外形安装尺寸

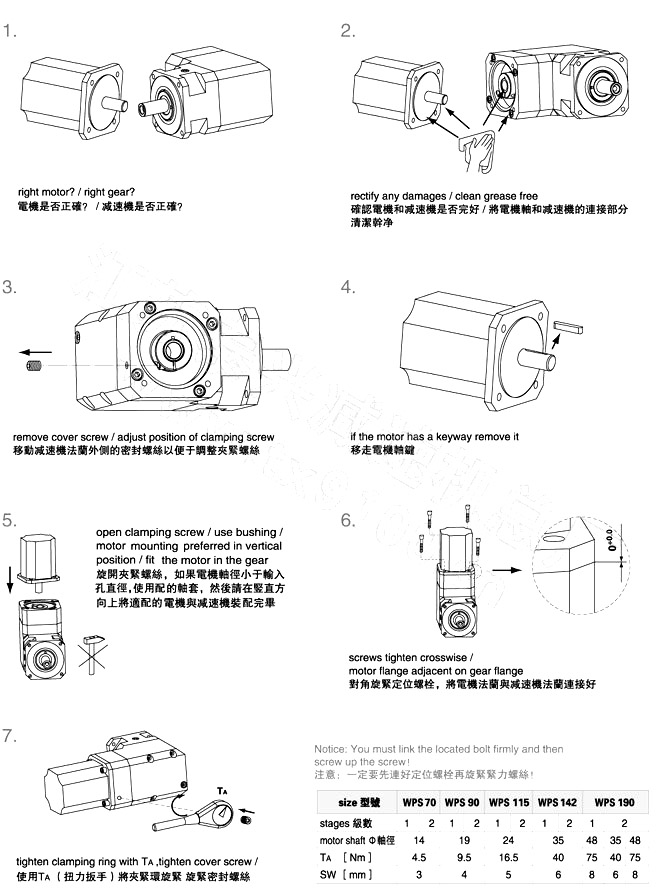

WPS SERIES PRECISION PLANETARY GEAR BOXES MOUNTING INSTRUCTION

WPS系列精密行星减速机装配指南
