产品介绍产品图纸

产品编号：3211255714
产品名称：两级(NGW42-NGW122)行星齿轮
产品类别：行星齿轮减速机系列
产品型号：NGW42-NGW122

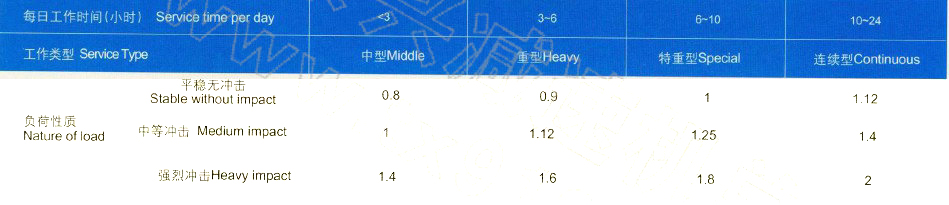

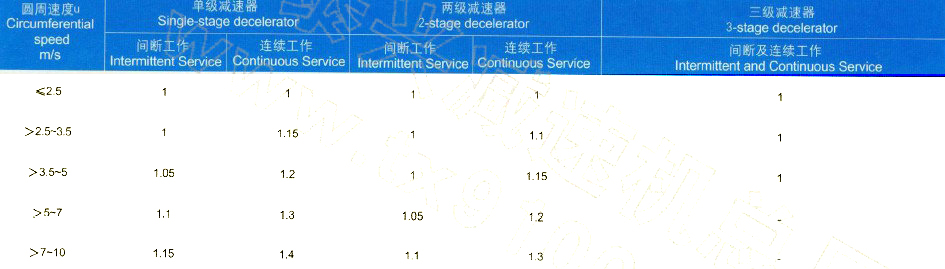

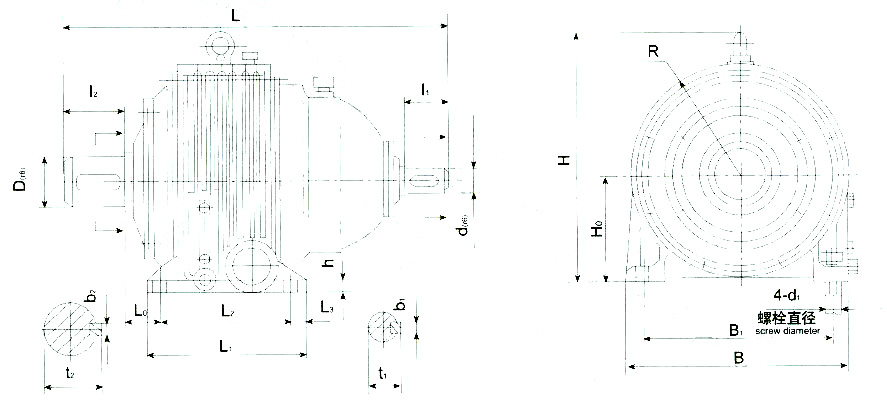

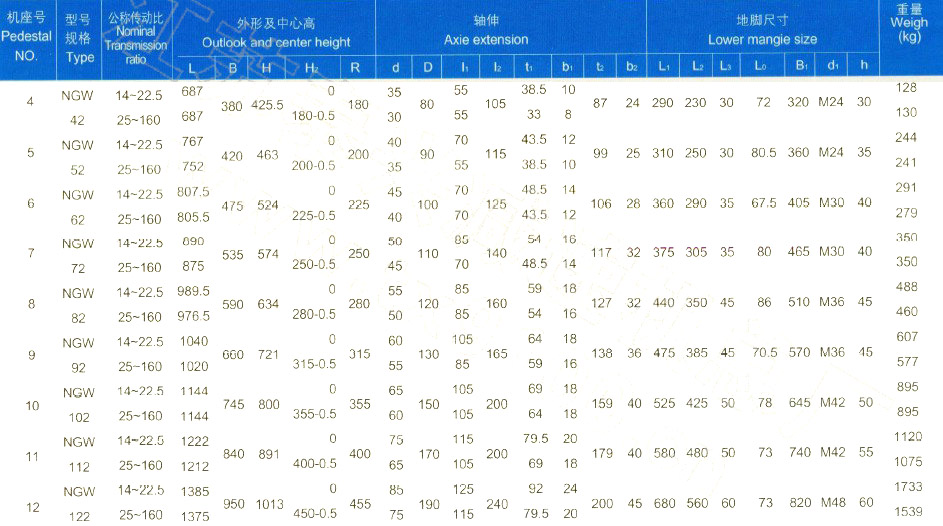

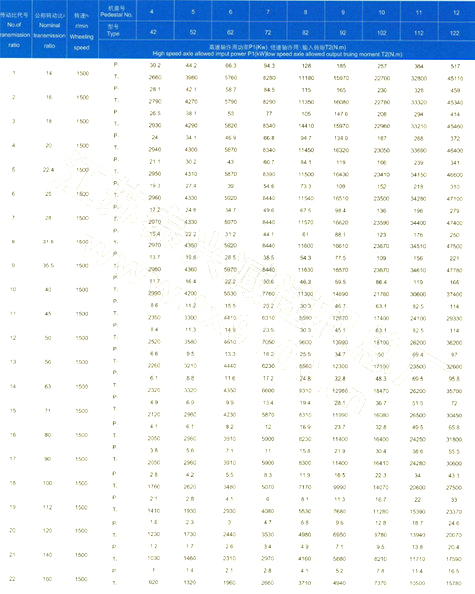

两级NGW型减速器外形及安装尺寸 两级传动比 二级减速器承载能力表 减速机的选用方法 a．选用NGW型行星减速器时，应根据使用条件按下式计算：Nx=NsKlK2或Mx=MsKlK2 式中In which Nx-——选用输入功率 Ns-——实际输入功率 Mx——选用输出扭矩 Ms——实际输出扭矩 K1——使用系数，见表17 K2——与润滑有关的系数。当减速器采用循环润滑时K2=1，当减速器采用油池润滑时K2推荐值见表18 根据计算出的NX或MX和其它已知条件按表11—16选用。所选用减速器应满足Nx≤N1或Mx≤MH。 A3减速器的选用 本标准减速器的承载能力受机械强度和热平衡许用功率两方面的限制，因此减速器的选用必须通过两个功率表。首先按减速器机械强度公称输入功率P1先用，如果减速器的实用输入转速与承载能力表中的四档(1500，1000，750，600)转速之某一档转速相对误差不超过4％，可按该档转速下的公称功率选用相当规格的减速器。如果转速相对误差超过4％，则应按实际转速折算减数器的公称功率选用。然后校核减速器热平衡许用功率。 例： 由电动机、减速器驱动一台重型钢带式输送机； 电动机功率P=55KW，转速n1=1500r/min，传动辊筒转速n2=1.5r/min，公称传动比I=n1／n2=1500／1.5=1000，每天24h连续运转，小时负荷利用率100％，环境温度约50℃，输入输出端无彼向负荷，安装在大厂房内，油池润滑，底座联接，试选行星减速器的型号规格。 解： (1)按机械强度计算选用，按附录B查知带式输送机为中等；中击载荷，查表A17得KA=1.5，按表A18得SA=1.4 则： P2m-P2KASA=55X1.5X1.4=115.5kW 当i=1000，n1二1500r／min，查表A11知NCZDl250P1=132.6>115.5kW． (2)由于环境温度较高，应验算热平衡时临界功率PGl>P2t，按已知条件查表A18—表A20，得f1=1.6，f2=1，P2／P1=0.415，f3=1.31 P2t=P2fl~B=55X1.6X1X1.31=115.28kW P2t=P2flf2f3=55X1.6X1X1.37=115.28kW 查表A12得PG1=262>115.28kW 工作状态的热功率小于减速器的热平衡功率，因此无需增加冷却措施。 结论：选NCZDl250i=1000是合适的，轴端无径向负荷轴伸安全系数不必校核。
