产品介绍产品图纸

产品编号：102117205014
产品名称：8000系列BLDXLD法兰式立装
产品类别：摆线针轮减速机系列
产品型号：BLDXLD

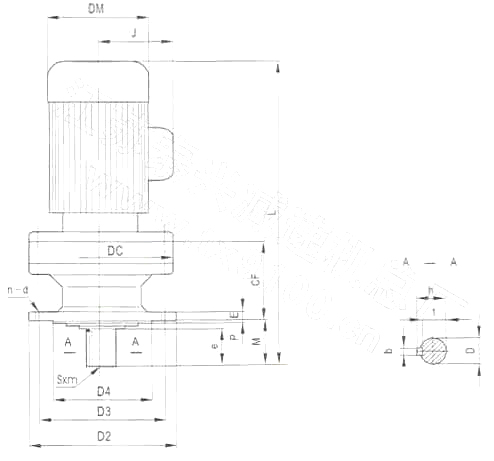

Size Type CF M E P D2 D3 D4 n-d Output D e b t h sxm 8075 55 34 8 3 120 102 80 6-9 14 25 5 11 16 — 8085 56 42 9 3 160 134 110 4-11 18 30 6 14.5 20.5 — 8095 94 48 9 3 160 134 110 4-11 28 35 8 24 31 — 8105 108 48 9 3 160 134 110 4-11 28 35 8 24 31 — 8115 123 69 13 4 210 180 140 6-11 38 55 10 33 41 — 8125 123 69 13 4 210 180 140 6-11 38 55 10 33 41 — 8130 164 76 15 4 260 230 200 6-11 50 61 14 44.5 53.5 M10×18 8135 164 76 15 4 260 230 200 6-11 50 61 14 44.5 53.5 M10×18 8145 164 96 15 4 260 230 200 6-11 50 81 14 44.5 53.5 M10×18 8155 164 96 15 4 260 230 200 6-11 50 81 14 44.5 53.5 M10×18

Size Type CF M E P D2 D3 D4 n-d K W Output D e b t h sxm 8160 219 89 20 4 340 310 270 6-φ11 217 200 60 80 18 53 64 M10×18 8165 219 89 20 4 340 310 270 6-φ11 217 200 60 80 18 53 64 M10×18 8170 258 94 22 5 400 360 316 8-φ14 222 225 70 84 20 62.5 74.5 M12×24 8175 258 94 22 5 400 360 316 8-φ14 222 225 70 84 20 62.5 74.5 M12×24 8180 279 110 22 5 430 390 345 8-φ18 237 240 80 100 22 71 85 M12×24 8185 279 110 22 5 430 390 345 8-φ18 237 240 80 100 22 71 85 M12×24

Size Type CF M E P D2 D3 D4 n-d K W Output D e b t h sxm 8190 320 145 30 6 490 450 400 12-φ18 360 200 95 125 25 86 100 M20×34 8195 8205 298 204 30 5 455 405 355 8-φ22 376 287 100 165 28 90 106 M20×34 8215 323 203 35 7 491 440 390 8-φ24 400 290 110 165 28 100 116 M20×34 8225 356 210 35 10 535 475 415 8-φ27 400 326 120 165 32 109 127 M20×34 8235 378 250 40 10 570 510 450 8-φ27 413 344 130 200 32 119 137 M24×41 8245 407 250 40 10 635 560 485 8-φ33 420 365 140 200 36 128 148 M24×41 8255 480 295 45 10 685 610 535 8-φ33 432 425 160 240 40 147 169 M30×49 8265 532 360 50 10 750 660 570 8-φ39 460 431 170 300 40 157 179 M30×49 8270 796 355 60 10 1160 1020 900 8-φ39 610 613 180 320 45 165 190 M42×80 8275 796 355 60 10 1160 1020 900 8-φ39 610 613 180 320 45 165 190 M42×80
