产品介绍产品图纸

产品编号：32118114
产品名称：YDB型隔爆油冷式电动滚筒
产品类别：电动滚筒系列
产品型号：YDB

1概述
YDB型,YZWB-型隔爆电动滚筒是供具有可燃性气体、瓦斯、粉尘等形成的爆炸性混合物环境下所使用的输送机械做驱动装置。产品执行JB／T7330—94《电动滚筒》标准。隔爆性能符GB3836．1—2000《爆炸性气体环境用电气设备，通用要求》、GB3836．2—2000《爆炸性气体环境用电气设备，隔爆型“d”》的规定。隔爆标志为dI、dIIAT4、dIIBT4．dI适用于甲烷或煤尘爆炸危险性混合物存在的矿井中，dIIAT4适用于有I、IIA级T1～T4组爆炸危险性混合物存在的场所，dIIBT4适用于有I、IIA、dIIBT4级T1-T4组爆炸危险性混合物存在的场所。
2工作条件
2．1使用环境温度为-15℃～40℃
2．2海拔高度不超过1000米。
2．3输送物料的温度不超过60℃
2．4频率：50赫兹
2．5电压：380／660伏。

3特点
3．1能将所有易引起火花的电气部件包容在隔爆外壳之内。
3．2结构紧凑，占用空间面积小。
3．3使用维修方便，操作安全可靠，寿命长。
3．4可满足各种逆止、制动、包胶等需求。

4安装及调试
4．1滚筒应处于水平位置，不允许直立安装，倾斜角不得超过5度。
4．2支座处螺栓要紧固，不得有松动。
4．3通过注油孔向滚筒内注入N46号机械油，开口闪点不低于180℃，油面高度为：YDB型为滚筒直径的1／3，YZWB型为滚筒直径的2／5。
4．4用手旋转滚筒，应转动灵活，无卡滞现象。
4．5使电机引线与电器控制柜的线路联结起来，并检查是否与滚筒名牌要求相符合，并使机体外壳有良好的接地。
4．6单向旋转滚筒装有逆止装置，电机接线时，应根据滚筒的旋转方向标记代号查出电机的旋转方向，YDB型功率15KW以下的电机转向与滚筒转向相反．功率18．5Kw以上的电机转向与滚筒转向相同。YZWB型电机的转向与滚筒转向相同。不能查出电机转向时，可带电点动查出。逆止装置在外部的，可将逆止装置坚固螺栓拆下，使止口与滚筒端盖脱开即可点动查出。YZWB型外装式可将电机拆下查出。
4．7接通电源，进行1小时空载试运，整机应运转平稳，无冲击及较大的周期性噪声。

5使用与维护
5．1输送机输送前，应先空转片刻，待运转正常后方可投料。
5．2物料的投放应均匀、连续，并避免超载。
5．3在输送过程中，应尽量避免频繁的启动，当发现温度急聚升高及产生不正常的噪音等现象时，应停止使用，检查原因并排除。
5．4具有隔爆性能的零件和隔爆面，不得随意拆卸，需要检修时切勿碰伤和划伤隔爆面，装配时，隔爆面涂204一I防锈脂。有如下配合面属于隔爆配合面。
5．4．1YDB隔爆油冷式电动滚筒的隔爆配合面。a、简体与左右端盖；b、压盖与左右法兰轴及左右端盖；c、左端盖与油塞；d、简体与圆头油塞；e、出气螺栓与左法兰轴及出气帽；f、左法兰轴头与左支座；g、左支座与接线盒底座；h、接线盒底座与接线盒壳；i、接线盒壳与接线盒盖；j、接线盒壳与接线板；k、接线板与接线螺钉。
5．4．2YZWB隔爆外装式电动滚筒的隔爆配合面。
a、电机壳与电机左右端盖；b、电机轴与电机左右端盖；c、电机轴与电机轴承内盖；d、电机端盖与电机轴承内盖；e、接线盒座与电机壳；f、安装板与接线盒座；．g、安装板与电机壳；b、接线盒座与盖；i、接线螺栓与端子套；j、接线盒座与端子套。
5．5滚筒运行一个月后要更换润滑油，以后每隔一年更换一次润滑油。

6选用说明
6．1选型时尽量选用我厂的标准规格，如有特殊要求，，要与我厂协商决定。
6．2逆止型滚筒的旋转方向必须面对电机接线端观察，顺时针旋转标注“S”，逆时针旋转标注“N”，不需逆止时，则不标注旋转方向代号。
6．3滚筒表面如需包胶，请在合同中注明。
6．4应根据不同的防爆场所，注明不同的隔爆标志。

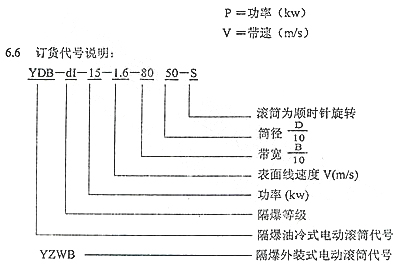

6．5应在电动滚筒的输出扭矩范围内使用，其电动滚筒的输出扭矩按下式计算：

式中：M=扭矩(Nm)
D=滚筒直径(m)

YDB型隔爆油冷式电动滚筒外形尺寸

YDB型隔爆油冷式电动滚筒外型尺寸 D B A L L1 L2 H M N P Q dS h L3 315 (320) 500 850 600 ≤732 940 120 90   340 280 27 35 95 650 1000 750 ≤882 1090 800 1300 950 ≤1032 1390 400 500 850 600 ≤744 940 120 90   340 280 27 35 95 650 1000 750 ≤894 1090 800 1300 950 ≤1044 1390 500 500 850 600/620 ≤748 960 100 70   340 280 27 35 115 650 1000 750 ≤900 1120 120 90 800 1300 950 ≤1100 1420 120 90 630 650 1000 750 ≤868 1120 120 90   340 280 27 35 ≤140 800 1300 950 ≤1068 1430 140 130 80 400 330 27 35 1000 1500 1150 ≤1268 1630 140 130 80 400 330 27 35 1200 1750 1400 ≤1514 1900 160 160 90 440 360 34 50 1400 2000 1600 ≤1720 2150 160 160 90 440 360 34 50 800 1000 1500 1150 ≤1268 1630 140 145 80 400 330 27 35 ≤140 1200 1750 1400 ≤1514 1900 160 160 90 440 360 34 50 1400 2000 1600 ≤1720 2150 160 160 90 440 360 34 50 1000 1000 1500 1150 ≤1268 1630 140 145 80 400 330 27 35 ≤140 1200 1750 1400 ≤1514 1900 160 160 90 440 360 34 50 1400 2000 1600 ≤1720 2150 160 160 90 440 360 34 50 YDB型隔爆油冷式电动滚筒技术参数 直径(mm) 功率(kW) 带宽(mm) 胶带速度(m/s) 质量(Kg) 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 320 1.5 500 ● ● ● ●         185 650 ● ● ● ●         195 2.2 500   ● ● ●         187 650   ● ● ●         197 3 500     ● ●         220 650     ● ●         227 4 500       ●         227 650       ●         239 400 2.2 500 ● ● ● ●         219 650 ● ● ● ●         230 3 500 ● ● ● ●         251 650 ● ● ● ●         265 4 500   ● ● ●         256 650   ● ● ●         270 500 1.5 500   ● ●           272 650   ● ●           283 2.2 500 ● ● ● ●         274 650 ● ● ● ●         285 800 ● ● ●           315 3 500 ● ● ● ● ●       302 650 ● ● ● ● ●       316 800 ● ● ● ● ●       346 4 500 ● ● ● ● ● ●     308 650 ● ● ● ● ● ●     322 800 ● ● ● ● ● ●     352 5.5 500   ● ● ● ● ●     368 650   ● ● ● ● ●     404 800   ● ● ● ● ●     435 7.5 650     ● ● ● ●     419 800     ● ● ● ● ●   448 11 650       ● ● ●     481 800       ● ● ● ●   518 15 800       ● ● ● ●   542 630 3 1000     ●           529 4 1000   ● ● ●         536 1200     ●           590 5.5 800   ● ● ● ●       577 1000   ● ● ● ●       608 1200   ● ● ● ● ●     678 7.5 800   ● ● ● ●       592 1000   ● ● ● ● ●     703 1200   ● ● ● ● ●     692 11 650     ● ●         613 800     ● ● ●       679 1000   ● ● ● ● ● ●   711 1200   ● ● ● ● ●     781 15 800       ● ●       697 1000       ● ● ● ●   729 1200       ● ● ● ● ● 799
