产品介绍产品图纸

产品编号：321171314
产品名称：YZ型油冷摆线针轮电动滚筒
产品类别：电动滚筒系列
产品型号：YZ

内部采用摆线针轮传动，是由一级硬齿面的针齿壳输出的摆线针轮减速机构。摆线轮、针齿等采用轴承钢制造，硬度达HRC58~62，具有成载能力大、传动平稳、噪声低，尤其适合大功率电动滚筒（18.5KW以上）。配用电机有油冷式和油浸式两种，但一般选用油冷式较多。如选用直径250电动滚筒时，采用摆线针轮传动结构，带速可以由0.21秒/米至1.74秒/米，功率由1.1KW至3KW。

　　1、YZ型系列油冷（油浸）式摆线电动滚筒是为带式输送机配套理想的驱动装置，它广泛应用于矿山、冶金、化工、水泥、码头、电厂、粮食、轻工、食品等行业的传送机械设备上。

　　2、本产品采用了电机直联的针齿壳输出的一级硬齿面摆线针轮减速机构，不仅结构简单、体积小、传动比大，而且由于摆线轮、针齿等采用轴承钢制造，经热处理硬度达HRC58～62，加之在传动中为滚动摩擦和多齿啮合，使之减速机构与渐开线齿轮传动相比，具有承载能力大、过载能力强，传动平稳、噪音低、寿命长等优点。

　　3、采用油浸式电机，可改变其冷却条件，降低了定子绕组温升，延长了电机的使用寿命，解决了因渗油而烧坏电机的弊端。

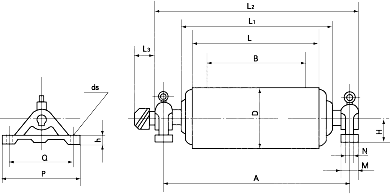

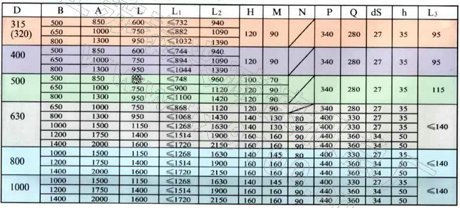

YZ型油冷式摆线针轮电动滚筒主要技术参数 YZ型油冷（油浸）式摆线电动滚筒外形图 YZ型油冷式摆线电动滚筒外形尺寸表 YZ型油冷式摆线电动滚筒系列参数表
